オデッセイのHDMI端子にFire TV Stickなどをつないだのに、映像が映らない。ナビには映るのにリアモニターだけ真っ暗だと、故障なのか配線不足なのか判断しにくいものです。後席で子どもや同乗者に動画を見せたいだけなのに、ナビ・モニター・入力端子の役割が分かれていて迷う場面もあります。
先に答えを言うと、HDMI端子が付いていることと、その映像をリアモニターへ出力できることは別の条件です。オデッセイの年式だけでは決められず、装着ナビ、リアモニター、純正か社外品か、実際の配線構成で確認先が変わります。
この記事のポイント
- ナビとリアモニターのどちらに映るかで、優先して確認する場所が変わります。
- ナビだけ映る場合は、Fire TV Stickよりリアモニターの入力・出力仕様・接続経路を先に疑います。
- 入力切替、給電、ケーブル、再起動までは分解せずに確認できます。
- 型式、ナビ型番、リアモニター型番が分かれば、施工店へ相談する際の行き違いを減らせます。
- 追加配線や分配器は、仕様と現車配線を確認してから選ぶのが安全です。

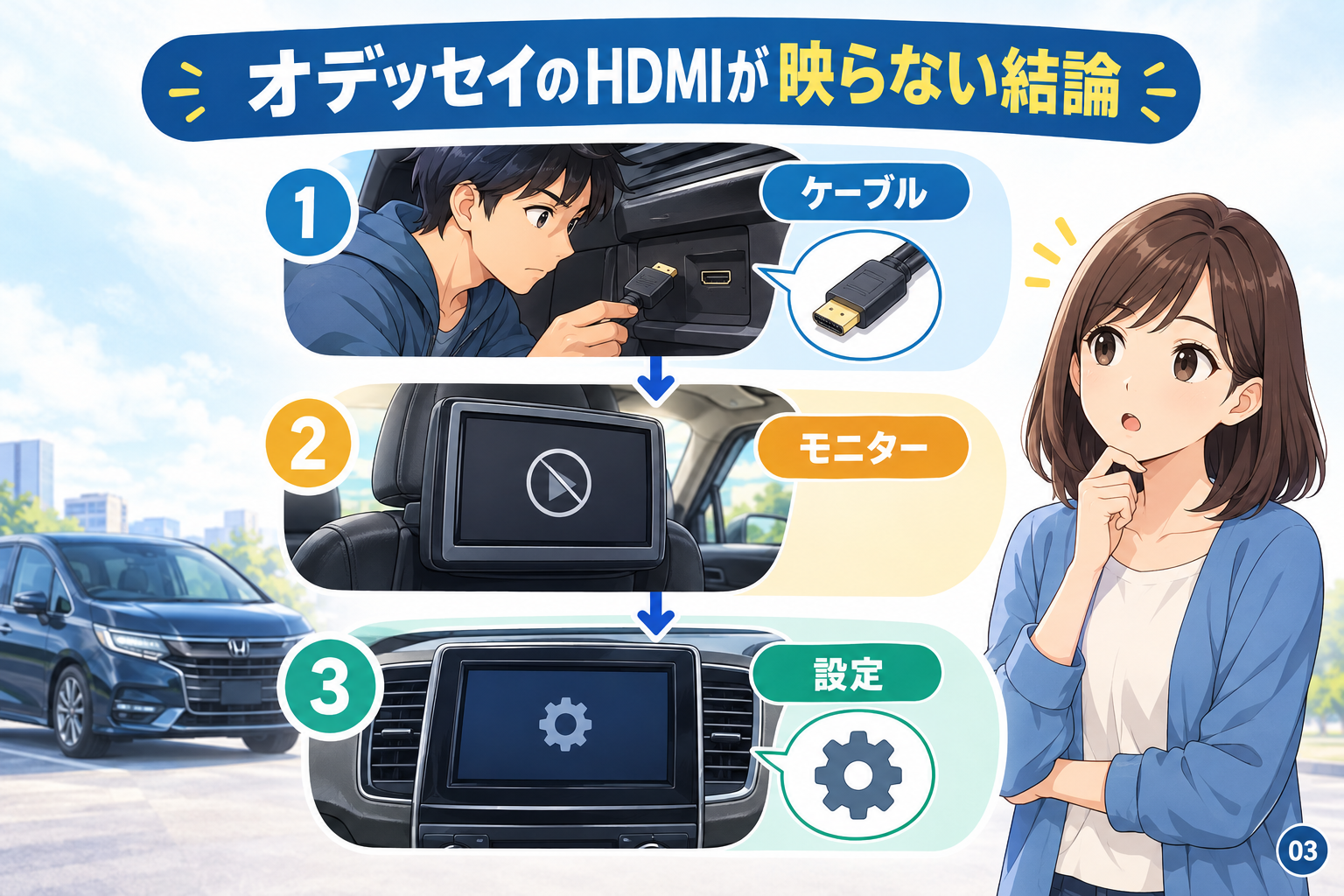

オデッセイのHDMIが映らない結論
オデッセイのHDMI不具合は、端子の故障だけでなく、入力選択、再生機器の給電、ナビの後席出力仕様、リアモニターへの接続経路で起こります。まずは「どの画面まで映るか」を分けると、買い足しや内装分解の前に原因候補を絞れます。
HDMI入力とリアモニター表示は別機能
車内に見えているHDMI端子は、ナビへ映像を入力するための端子である場合があります。一方、リアモニターで映像を見るには、ナビ側がその入力映像を後席へ出力できること、さらにモニター側まで正しい経路で信号が届くことが必要です。
純正ナビと純正リアモニターの組み合わせでも、すべての映像ソースを後席に表示できるとは限りません。社外ナビや後付けモニター、中古車で前オーナーが施工した車両では、配線や変換器の有無も加わります。端子の位置だけで「つながっているはず」と判断しないことが、遠回りを避ける第一歩です。
確認と設定操作は必ず停車中に行う
映像の確認、入力切替、ケーブルの抜き差し、再起動は、安全な場所に停車してから行ってください。運転者が走行中にナビ画面を注視したり、設定を操作したりする使い方は避ける必要があります。
走行中にどの画面へ映像を表示できるかは、車両・ナビの仕様や施工内容によって扱いが異なります。後席の快適性を整える目的でも、操作と確認は停車時に済ませる前提で考えましょう。
関連アイテムも選択肢に入れる
本文の対策を読んで「実際に何を用意すればいいか」まで考えたい場合は、関連アイテムを見比べておくと判断しやすくなります。
オデッセイの純正ナビでHDMI映像を映すために、適切な接続ケーブルや入力ポートの規格を確認する。車内の純正ナビにHDMI機器を正しく接続し、車内エンタメを安定して楽しめるようになります。商品ページで詳しい仕様を確認し、自分の使い方に合うかチェックしてみてください。
「カーナビ・カーオーディオ用HDMIケーブル」を楽天・Amazonで比較する
症状別に見るHDMIの確認先
HDMIの不具合は、映らない画面を一括りにすると原因を見誤ります。下表のように症状を分けると、自分で確認する範囲と施工店へ相談する範囲を判断しやすくなります。
| 症状 | 先に確認する場所 | 主な原因候補 |
|---|---|---|
| ナビもリアも映らない | 再生機器、給電、ケーブル、ナビ入力 | 入力選択違い、給電不足、ケーブル不良、機器の起動不良 |
| ナビには映るがリアは映らない | リア入力、後席出力仕様、接続経路 | リア側の入力違い、後席出力対象外、配線未接続 |
| リアだけ映らない、音だけ出る | リアモニター設定、信号形式、端子接触 | 映像形式の不一致、ケーブル接触、解像度や機器の相性 |
| ノイズ・ブラックアウトを繰り返す | ケーブル、給電、対応仕様 | 接触不良、電源不安定、信号条件の不一致 |
特に多いのは「ナビには映るがリアモニターには映らない」状態です。この症状なら、再生機器が完全に故障している可能性は下がります。次に見るべきなのは、リアモニター側の入力先と、ナビから後席へHDMI映像を渡せる仕様・配線かどうかです。
ナビもリアモニターも映らない場合
ナビ画面もリアモニターも映らない場合は、車両側の配線を疑う前に、再生機器からナビ入力までを確認します。Fire TV StickならUSB給電が安定しているか、起動しているか、HDMI延長ケーブルや変換アダプターが緩んでいないかを見ます。
- ナビのソースが「HDMI」または機種に対応した外部入力になっているか
- HDMIプラグが奥まで差し込まれ、端子に強い力がかかっていないか
- Fire TV Stickなどの給電用USBケーブルと電源が外れていないか
- 別のHDMIケーブル、可能なら別の再生機器でも同じ症状か
- 再生機器とナビを一度再起動して変化があるか
USB端子があっても、映像機器への給電に十分とは限りません。給電仕様は機器とナビの取扱説明書で確認し、発熱する分岐配線や規格外の電源取り出しは避けてください。
ナビには映るがリアに映らない場合
ナビ画面にFire TV Stickの映像が出ているなら、少なくとも再生機器、給電、ナビまでのHDMI入力は動作している可能性があります。この状態では、リアモニターの入力選択、後席出力の対象、ナビとモニター間の接続経路を優先して確認します。
リアモニターに「HDMI」「AV」「ナビ」「TV」など複数の入力がある場合、ナビと別の入力になっていることがあります。また、テレビ映像はリアに出るのにHDMIだけ出ない場合もあります。テレビとHDMIはナビ内部で別の映像ソースとして扱われることがあり、テレビが映る事実だけではHDMI経路の正常性は判断できません。
音だけ出る・ノイズが出る場合
音だけ出て映像が出ない、映像が点いたり消えたりする場合は、入力先の選択違いに加えて、信号形式や解像度、HDMIケーブルの状態も確認対象です。ナビやリアモニターが受けられる映像条件は型番ごとに異なります。
ケーブルを差し直して改善することもありますが、強く曲げられたケーブルや、端子に荷重がかかる取り回しは不安定さの原因になり得ます。整備工場での研修でも、電装の不調は部品そのものより、端子の保持や配線の挟み込みを丁寧に見ることが基本でした。目視できる範囲に無理な曲がりや傷みがあれば、施工店に状態を伝えましょう。
分解せずにできる3つの基本チェック
内装を外す前に、入力ソース、接続状態、再起動の3点を確認してください。ここで症状が変われば、追加配線や部品交換を急がずに済む可能性があります。
ナビとリアモニターの入力を別々に確認する
ナビでHDMIを選択していても、リアモニターが同じ入力を選んでいるとは限りません。リアモニターのリモコンや操作部で入力を切り替えられる場合は、現在の表示名を確認します。
画面上の名称は「HDMI」「外部入力」「AUX」「AV」「MEDIA」など機種で異なります。取扱説明書の「入力切替」「リア席モニター」「後席表示」といった項目を探し、ナビとモニターの両方で設定を確認してください。
ケーブル・端子・給電を順に確認する
HDMIケーブルは一見つながっていても、プラグがわずかに浮いていることがあります。停車中に一度抜き、端子の向きを確かめてからまっすぐ差し直します。端子内部に異物が見える、ぐらつきが大きい、差し込みに異常な抵抗がある場合は無理に作業を続けません。
Fire TV Stickを使う場合は、映像用HDMIと給電用USBの両方が必要です。別のケーブルで変化を見る際は、一度に複数の部品を替えず、「ケーブルだけ替える」「再生機器だけ替える」と一つずつ条件を変えると原因を追いやすくなります。
再起動と別機器で原因を分ける
再生機器を再起動してから、ナビの電源も取扱説明書に沿って再起動します。そのうえで別のHDMI機器を接続し、ナビとリアモニターの表示を見比べます。
別機器でもナビだけ映るなら、車両側の後席表示仕様や接続経路を疑う材料になります。反対に、特定の機器だけ映らないなら、再生機器の設定、給電、出力条件との組み合わせを確認する流れです。すべての機器の互換性が保証されるわけではないため、型番ごとの説明書も併せて確認しましょう。
型番からHDMIの仕様を確認する
オデッセイのHDMI後席表示は、年式だけでは判定できません。車検証の型式、装着ナビの型番、リアモニターの型番、純正・社外・後付けの別をそろえてから、取扱説明書や販売店へ確認するのが確実です。
確認したい4つの情報
- 車検証上の型式と初度登録年月
- ナビ本体または設定画面で確認できるナビ型番
- リアモニター本体や取扱説明書にあるモニター型番
- ナビ・モニターが純正か社外品か、後付け施工や中古購入の履歴
中古車では、前オーナーがモニターを交換していたり、延長ケーブルや接続部品が外されていたりする可能性があります。販売時の装備表に「リアモニター付き」とあっても、どの映像ソースまで後席表示できるかは別途確認が必要です。
説明書で見るべき項目
ナビとリアモニターの説明書では、「HDMI入力対応」「リア席への映像出力」「後席モニター接続」「対応解像度」「接続ケーブル・アダプターの条件」を確認します。端子がナビ入力専用なのか、リアモニターの直接入力なのかも重要です。
筆者なら、部品を探す前に型番ごとの説明書で後席出力の可否を確認します。長距離移動で後席の映像環境が使えないと、小さな不満が積み重なります。一方で、仕様上できない組み合わせにケーブルだけを追加しても、解決につながらないためです。
HDMI端子の探し方や、ナビ型番を起点に考える手順は次の記事も参考になります。

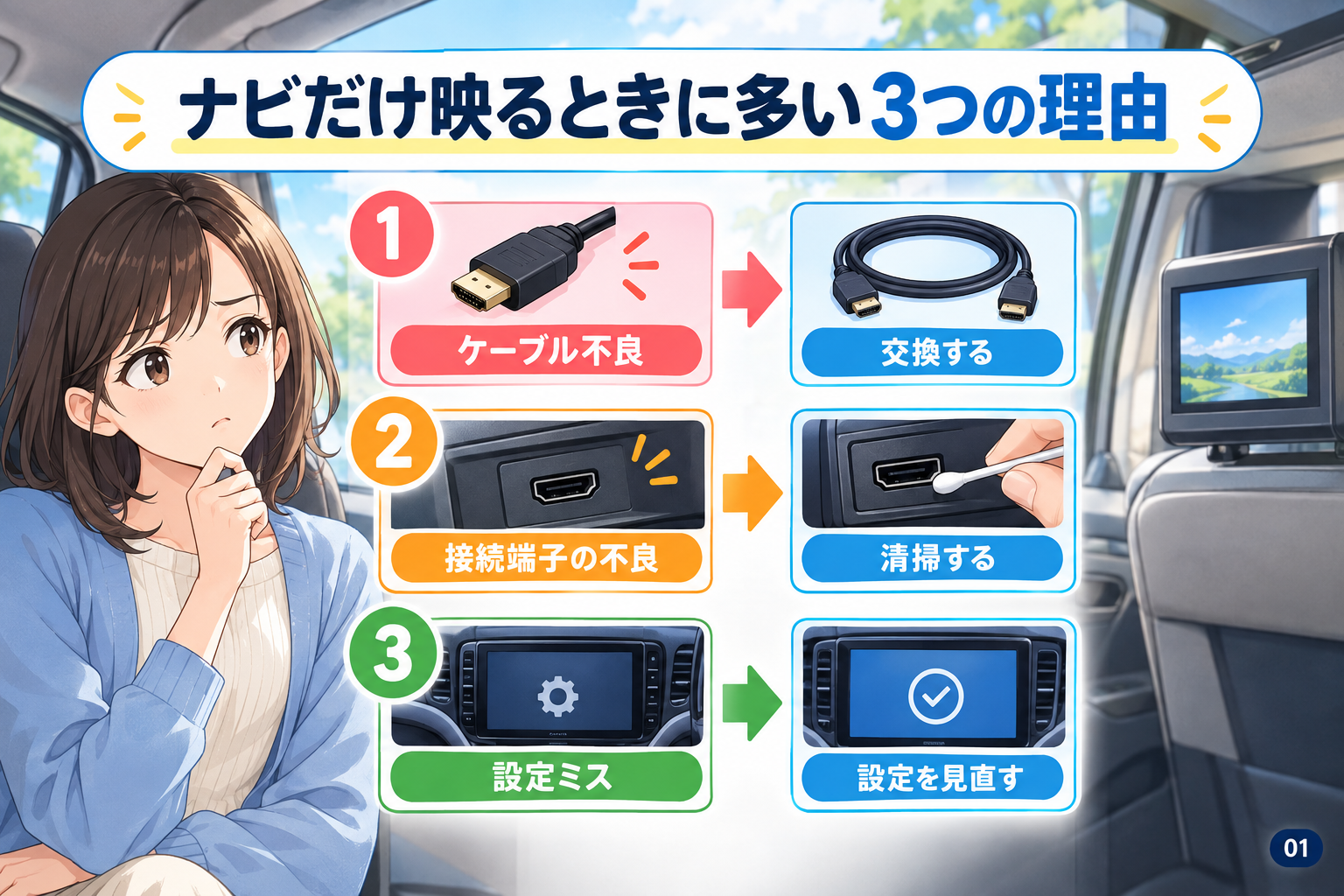

ナビだけ映るときに多い3つの理由
ナビには映るのにリアモニターへ映らない場合、主な確認先は「後席出力の仕様」「リア側の入力と配線」「映像信号の条件」です。故障と決めつけず、この順番で確認すると余計な施工を避けやすくなります。
HDMI入力が後席出力の対象外
ナビがHDMI映像を表示できても、その映像をリアモニターに出力する設計とは限りません。ナビには入力機能と出力機能があり、どのソースを後席へ送れるかは機種ごとに異なります。
純正品同士なら必ず連動する、と考えるのも危険です。型番が分かった時点で、メーカーまたは販売店に「HDMI入力の映像はリアモニターに表示できる仕様か」と具体的に確認してください。
リアモニターの入力先や配線経路が違う
リアモニターがテレビやDVDを表示できる場合でも、HDMI入力映像まで同じ経路で届くとは限りません。モニターがナビ経由で信号を受ける構成もあれば、モニター側の別入力を使う構成もあります。
さらに後付けモニターでは、映像分配器、変換器、追加ケーブルが施工されているかどうかで結果が変わります。見えない配線を自己判断で追うより、型番と症状を示して配線経路を確認してもらうほうが安全です。
信号条件や機器の組み合わせが合わない
ブラックアウト、ノイズ、映像だけ出ない症状では、ケーブル品質だけでなく、再生機器の出力条件とナビ・モニター側の対応条件が合っていない可能性があります。変換アダプターを使っている場合は、アダプターも切り分け対象です。
対応解像度や接続機器の条件を推測で合わせるのではなく、ナビ・モニターの取扱説明書と再生機器の公式案内で照合します。型番不明のまま変換器を購入すると、端子形状は合っても映像が出ないリスクが残ります。
追加配線を頼む前の判断基準
追加HDMI配線、映像分配器、変換器が必要になる車両はあります。ただし必要な部品は、ナビの出力仕様、リアモニターの入力仕様、既存配線、後席へ映したい映像ソースをそろえて初めて判断できます。
先に確認しておきたい条件
施工相談では、「Fire TV Stickをナビに映したい」のではなく、「ナビに映るHDMI映像をリアモニターにも映したい」と目的を具体化します。そのうえで、現在リアに映るものがTVだけなのか、DVDも映るのか、まったく映らないのかを伝えます。
施工品質は映像が出るかだけで決まりません。配線の固定、内装への干渉、可動部での挟み込み、電源の取り方まで確認してもらう必要があります。エアバッグ周辺の内装脱着、電源取り出し、配線通し、ヒューズ周辺の作業は、知識がないまま進めないでください。
純正ナビやリアモニターへ追加配線・加工を行う前に、販売店、ディーラー、保証会社へ保証条件を確認してください。中古車保証でも、契約内容や施工範囲によって扱いが変わることがあります。
純正機能との兼ね合いを確認しながら、HDMI入力や後席モニターの施工可否を相談したい場合は、ナビ男くんで車種・ナビ構成に合う施工内容と見積もり条件を確認すると、必要な作業を整理しやすくなります。施工可否は現車状態で変わるため、型番と「ナビには映るがリアには映らない」という症状を添えて相談してください。
ナビ男くんとは車内エンタメのアップグレードを得意とする専門店です。
施工店へ相談する目安と伝え方
非分解で確認できる項目を試しても改善しない場合、端子の破損が疑われる場合、配線の履歴が不明な中古車は、販売店・ディーラー・電装店へ相談する段階です。故障診断を依頼したいのか、後席表示できるよう施工したいのかを分けて伝えると、相談が早く進みます。
早めに相談したい症状
- 別ケーブル・別機器でもナビまたはリアモニターに映らない
- 映像が断続的に切れる、端子が熱い、焦げたにおいがする
- HDMI端子のぐらつき、破損、ケーブル被覆の傷みがある
- 中古車でナビ・モニターの交換歴や配線状況が分からない
- 説明書上の仕様と実際の動作が一致しない
発熱、焦げたにおい、電源が落ちる症状がある場合は、使用を止めて早めに点検を依頼してください。映像の利便性よりも電装系の安全確認を優先します。
相談時にそのまま伝えられる内容
店舗には、次のように伝えると確認してもらいたい内容が明確になります。
「オデッセイの型式は○○、ナビ型番は○○、リアモニター型番は○○です。Fire TV Stickはナビ画面には映りますが、リアモニターには映りません。TVはリアに映る／映らない状態です。HDMI入力の後席表示可否と、現在の配線経路、必要なら追加施工の内容を確認したいです。」
停車中に撮影したナビ画面、リアモニター画面、HDMI端子周辺、接続機器の写真があると、電話や予約時の説明もしやすくなります。
テレビ受信そのものが不安定、またはテレビだけ映らない場合は、HDMIとは別の確認が必要です。関連する注意点は次の記事も参考になります。
よくある質問
Q. テレビはリアモニターに映るのに、HDMI入力だけ映らないのはなぜですか？
A. テレビとHDMI入力は、ナビ内で別の映像ソースとして扱われることがあるためです。テレビがリアへ映っても、HDMI映像が後席出力の対象外だったり、別経路の接続が必要だったりする可能性があります。ナビとリアモニターの型番ごとの仕様を確認してください。
Q. リアモニターにHDMI端子があれば、ナビと自動的に接続されていますか？
A. 自動的に接続されているとは限りません。リアモニターのHDMI端子がモニター単体の入力用である場合や、ナビとの間に必要なケーブル・変換器が施工されていない場合もあります。内装を外して確認する前に、説明書、販売店、施工店へ型番を伝えて確認しましょう。
Q. Fire TV StickやHDMIケーブルの不具合はどう切り分けますか？
A. 給電を確認し、再起動後にケーブルだけを替え、次に別のHDMI機器でも試します。Fire TV Stickがナビに映るなら、再生機器からナビ入力までの経路は動作している可能性があります。ただし、リアモニターに映らない原因が残るため、後席側の入力・仕様・配線も別に確認します。
Q. 追加配線や映像分配器が必要になることはありますか？
A. あります。ただし、必要かどうかはナビの出力、リアモニターの入力、既存配線、映したい映像の種類によって変わります。部品だけを先に購入せず、型番と現車の配線状態を施工店に確認してから選ぶ方法が確実です。
まとめ｜映らない場所から確認順を決める
オデッセイのHDMIが映らないときは、端子があることだけでリアモニター表示まで期待しないことが重要です。ナビにもリアにも映らないなら再生機器・給電・ケーブル・ナビ入力から確認し、ナビだけ映るならリアモニターの入力、後席出力仕様、接続経路を優先します。
最初に行う行動は、停車中に入力切替、給電、ケーブルの差し直し、再起動、別機器での比較をすることです。それでも解決しない場合は、型式、ナビ型番、リアモニター型番、症状の写真をそろえて相談してください。後席の映像環境は、長距離移動で同乗者の負担を減らす装備です。仕様と施工を見極めて整えれば、必要以上の買い足しをせずに使いやすい状態へ近づけます。
