N-BOXの純正HDMI接続コードは、Hondaの車種別資料ではセンターロアーボックス内に取り付けます。ただし、旧型や社外ナビまで同じ位置ではありません。まず実際のナビ品番と接続コードの装着有無を確認し、Honda公式のN-BOX用接続コード資料と照合してください。
車種を問わないHDMI端子の基礎知識は車のHDMI端子はどこ？場所の探し方と後付けの選び方まとめでも整理しています。
HDMIでスマホ映像を映したい場合も、ナビ側に入力機能がなければ端子だけを増設しても使えません。先に仕様を切り分ければ、合わないケーブルやパネルを買う失敗を避けやすくなります。
この記事のポイント
- N-BOXのHDMI端子は、全車共通の位置や標準装備ではありません。
- 確認の起点は車両型式ではなく、装着ナビの品番とHDMI入力仕様です。
- 端子の場所は、見える入力端子・引き出しコード・ナビ背面の3通りに分けて探します。
- 端子の引き出し施工は、ナビ側に対応入力があるか確認してから検討します。
- 地図・音楽・通話が目的なら、CarPlayやAndroid Autoで足りる場合があります。

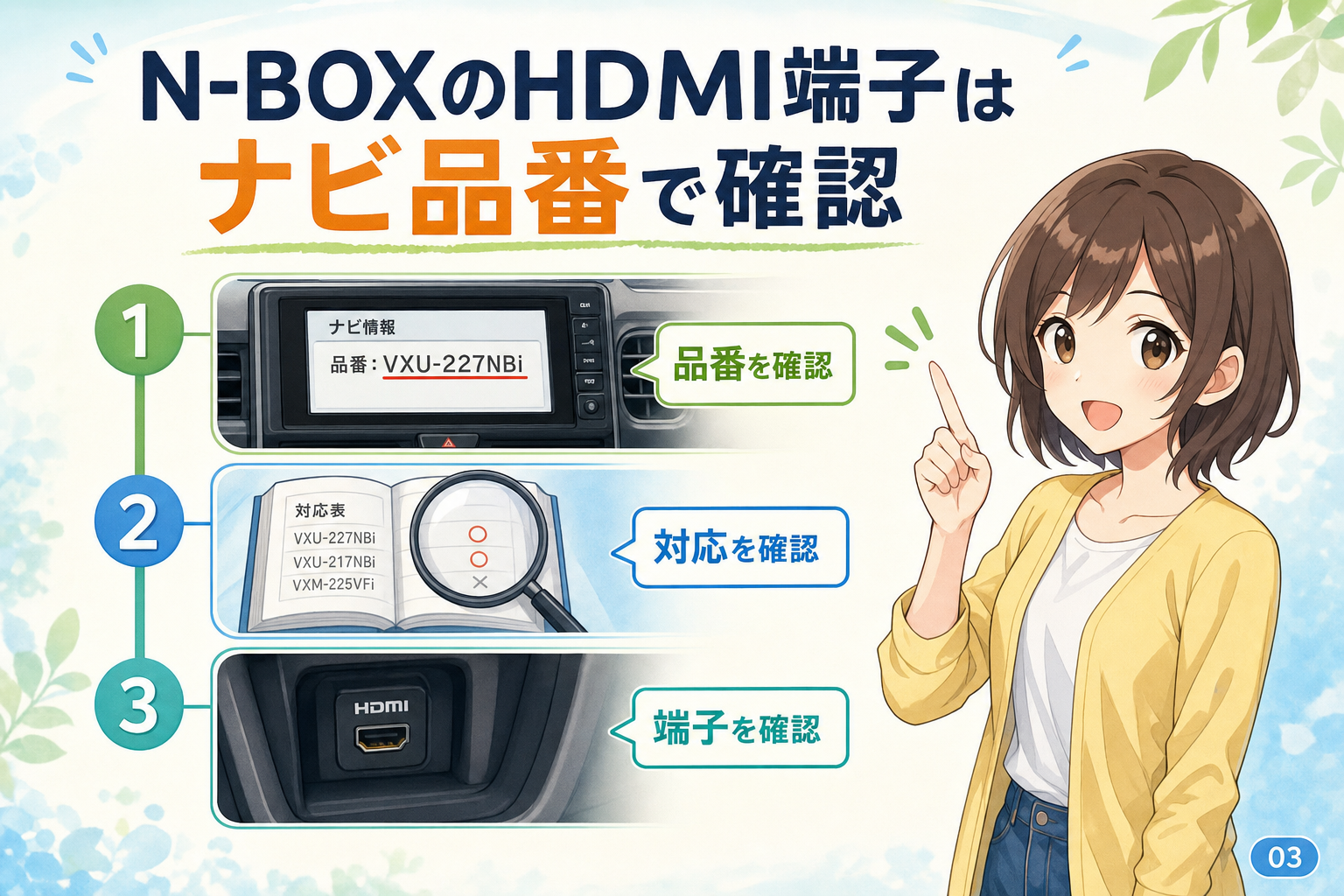

N-BOXのHDMI端子はナビ品番で確認
N-BOXのHDMI端子は、車両の一律装備ではありません。年式、装着された純正・社外ナビ、オプション、接続コードの有無によって、端子の場所も使える機能も変わります。
N-BOX共通の端子位置とは限らない
同じN-BOXでも、ディスプレイオーディオやGathers製ナビ、社外ナビなど、組み合わせはさまざまです。車両側にHDMI端子が見えている構成もあれば、ナビ背面に入力端子だけがあり、別売の接続コードを追加して初めて使える構成もあります。
「N-BOX用」と書かれた用品だけで適合を決めず、ナビ品番まで照合することが失敗を減らす近道です。車検証にある型式や初度登録年月は、適合資料を探す補助情報として使いましょう。
HDMI対応でも端子が見えない理由
ナビの仕様にHDMI入力対応と書かれていても、ダッシュボードやコンソールに端子が露出しているとは限りません。ナビ背面へ専用コードを接続し、コード先端を車内へ引き出す設計なら、接続コードが未装着の状態では差し込み口を見つけられないためです。
USB端子をHDMI端子と勘違いするケースもあります。端子の形状だけで判断せず、「HDMI」の刻印、ナビ取扱説明書の入力端子図、ナビ画面のソース選択にHDMIがあるかを合わせて確認してください。
HDMI端子を確認する5ステップ
N-BOXのHDMI接続は、見える場所を手当たり次第に探すより、情報を順にそろえて確認したほうが確実です。以下の5ステップなら、DIYが必要な範囲と店舗へ任せる範囲も判断しやすくなります。
1. 年式・型式を把握する
車検証などで初度登録年月と型式を確認します。年式・型式は端子の有無を断定する材料ではありませんが、純正アクセサリーやナビの適合条件を確認するときに必要です。
中古で購入したN-BOXは、前オーナーがナビを交換している場合があります。車両型式だけを頼りに部品を選ぶと、現在付いているナビの端子仕様と合わないおそれがあります。
2. ナビ本体の品番を確認する
HDMIの可否を決める最重要情報はナビ品番です。起動画面、設定メニュー、取扱説明書、保証書、購入時の見積書などを確認します。本体側面や背面のラベルでしか確認できない場合は、無理に取り外さず施工店へ相談してください。
- 純正ナビなら、Gathersなどの製品名と品番
- 社外ナビなら、メーカー名と型番
- ディスプレイオーディオなら、画面サイズだけでなく本体品番
3. 取扱説明書と適合情報を見る
Honda公式のN-BOXナビ案内から、接続コード類の車種別資料を確認できます。掲載資料は9インチHonda CONNECTナビ（LXU-272NBi）、VXM-264ZFEi、VX-240ZFEを分けています。Gathersという名称だけで判断せず、自車の品番に対応するコード・入力規格・取付条件を確認しましょう。
用品販売ページの「対応車種」表記だけでは判断を終えず、ナビ品番・端子形状・ハーネス適合まで照合しましょう。純正構成の確認は、購入店またはHonda販売店へ車台番号とナビ品番を伝える方法が確実です。
4. 見える端子とコード先端を確認する
上記車種別資料の08A40-PL0-900Aは、センターロアーボックス内が取付位置です。別のナビや後付け配線の場合は、施工明細と説明書に沿って端子パネルや収納部を確認してください。内装をこじって探さず、見える範囲で確認します。
HDMIは薄い台形に近い端子です。USB Type-AやUSB Type-Cとは形が異なるため、端子表記と形状の両方を確認してください。
5. 見えない入力は施工店に確認してもらう
ナビ背面に入力端子があるか、専用変換コードが必要かは、現車の確認が必要になることがあります。ナビ脱着、内装内部の配線、電源取り出しまで必要な施工は、販売店、カー用品店、電装専門店へ依頼する選択が現実的です。
整備工場での研修経験から見ても、電装作業は「通電するか」だけでは終わりません。配線が擦れないか、内装の収まりに無理がないか、後の故障で原因を切り分けられるかまでが施工品質です。

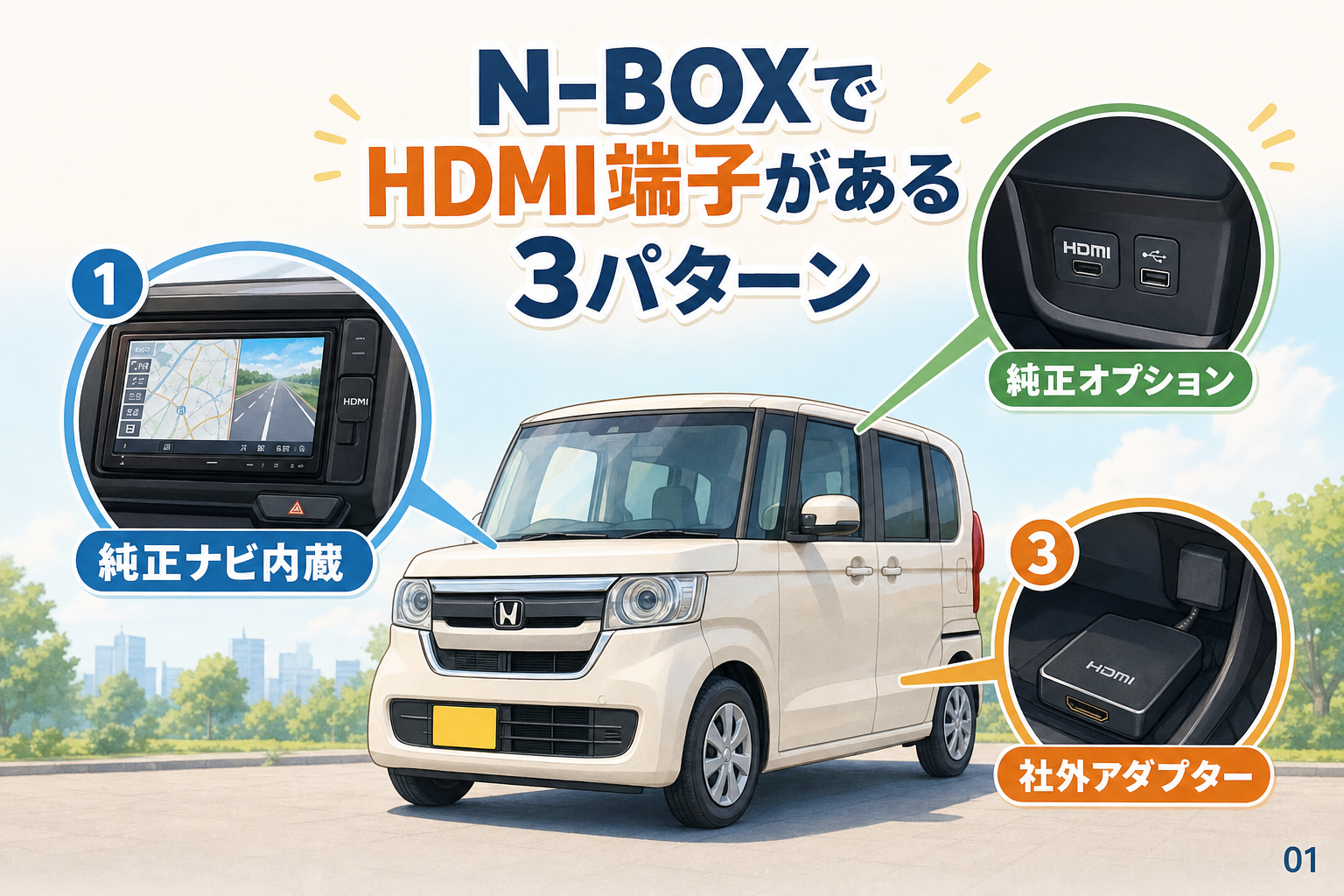

N-BOXでHDMI端子がある3パターン
N-BOXのHDMI入力は、車内に端子が見えるとは限りません。端子の存在場所を3パターンに分けると、「見つからない＝非対応」と早合点しにくくなります。
車内に見えているHDMI入力端子
もっとも分かりやすいのは、アクセサリー用パネルなどにHDMI端子が露出している構成です。使う前に、ナビのソース選択にHDMI入力が表示されるかも確認しましょう。物理端子があっても、ナビ側の設定や接続状態によって入力画面が出ないことがあります。
接続コードで引き出されたHDMI端子
ナビ本体の入力を、専用のHDMI接続コードで車内へ延長する構成です。この場合、対応ナビであっても接続コードが付いていなければ、車内にHDMI端子は現れません。
コードやHDMI入力パネルを追加するなら、見た目だけで選ばず、ナビ側の端子規格と適用条件を確認してください。スイッチホールを使う引き出しパネルもありますが、車両側の空き位置があってもナビに映像入力がなければ目的を果たせません。
ナビ背面にあるHDMI入力端子
社外ナビや一部の純正ナビでは、HDMI入力が背面に設けられている場合があります。背面端子を使うには、機種専用の変換ケーブルや延長コードが必要になることがあります。
ナビ背面を確認するための分解や、エアバッグ周辺を通す配線を知識不足のまま行うのは避けてください。端子形状と配線方法は機種ごとに違うため、説明書と現車の両方で判断します。
HDMI後付けはナビ側入力で決める
HDMI端子が見当たらないN-BOXでも、ナビ本体にHDMI入力があれば、接続コードや引き出しパネルを追加できる可能性があります。ナビにHDMI入力がない場合は、端子だけを後付けしても映像入力機能は増えません。
ナビにHDMI入力がある場合
取扱説明書でHDMI入力対応を確認できたなら、純正接続コード、ナビに適合する変換ケーブル、HDMI入力パネルを候補にできます。購入前には、端子形状だけでなく、車両側ハーネスとの適合や、どこまで配線を引き出すかも確認します。
家族で使うなら、助手席や後席の人が接続しやすい位置かも見ておきたい点です。長距離運転では、ケーブルが足元へ垂れる、充電器の抜き差しがしにくいといった小さな不便が積み重なります。見た目と使いやすさの両方を優先するなら、施工前に端子位置の希望を伝えましょう。
ナビにHDMI入力がない場合
HDMI非対応のナビでは、汎用端子パネルを追加しても映像をナビ画面へ入力できません。ナビ交換を検討するか、Apple CarPlay、Android Auto、USB、Bluetoothなどで目的を満たせないかを見直す流れになります。
筆者なら、動画のミラーリングが本当に必要かを先に考えます。普段の用途が地図、音楽、ハンズフリー通話なら、HDMI後付けよりも既存のスマホ連携機能のほうが、配線や変換アダプターを増やさず済むことがあります。
部品購入前の4項目チェック
ケーブル単体を先に注文せず、次の4項目をそろえてください。
| 確認項目 | 見るべき内容 | 合わない場合に起きやすいこと |
|---|---|---|
| ナビ品番 | HDMI入力と対応コードの有無 | 映像入力そのものが使えない |
| 入力端子形状 | 標準HDMIか専用端子か | ケーブルを接続できない |
| 車両適合 | 年式・型式・ハーネス・取付位置 | 配線やパネルが収まらない |
| スマホ仕様 | 映像出力・変換方式・給電要件 | 画面が映らない、接続が不安定 |
この4項目が一致して、初めて部品選びに進めます。施工費や作業時間は部品と施工範囲、店舗によって変わるため、現車確認後の見積もりで判断してください。
iPhoneとAndroidの接続前チェック
スマホをN-BOXのナビへHDMI接続するには、車側だけでなくスマホ側の映像出力対応も必要です。HDMIケーブルを1本つなぐだけで、すべての端末やアプリが映るわけではありません。
iPhoneは変換アダプターと給電を見る
iPhoneは搭載端子の種類に合った映像出力用の変換アダプターが必要になる場合があります。変換アダプター側に給電端子がある構成では、給電不足により接続が不安定になったり、充電が追いつかなかったりすることもあります。
アプリによっては外部画面への出力方法や表示に制限があるため、スマホ、アプリ、ナビの各仕様を確認してからそろえましょう。発熱しやすい環境では、スマホを直射日光下へ置かない配慮も必要です。
AndroidはUSB-C形状だけで決めない
Androidは、USB-C端子を備えていても映像出力に対応しない機種があります。必要な変換アダプターや接続方式も端末によって異なるため、まずスマホメーカーの仕様ページや取扱説明書で外部映像出力の可否を確認します。
非対応のAndroid端末は、ケーブルを交換するだけではHDMI出力できない場合があります。端末名と「外部ディスプレイ出力」の対応状況を確認してから購入する順番が安全です。
配線は運転を妨げない位置へ固定する
HDMIケーブルや充電ケーブルは、ペダル周辺、シフト操作部、視界を妨げる場所を避けて取り回します。エアバッグの展開を妨げる可能性がある場所にも配線しません。
接続・設定・映像の確認は安全な場所に停車して行います。運転者が走行中にカーナビ等の画像を注視することは禁止されています。警察庁の案内を確認し、同乗者利用でもケーブルや機器が運転操作を妨げないようにします。
HDMIをつないでも入力画面が出ない、音が出ない、スマホ映像が映らない場合の切り分けは、次の記事も参考になります。

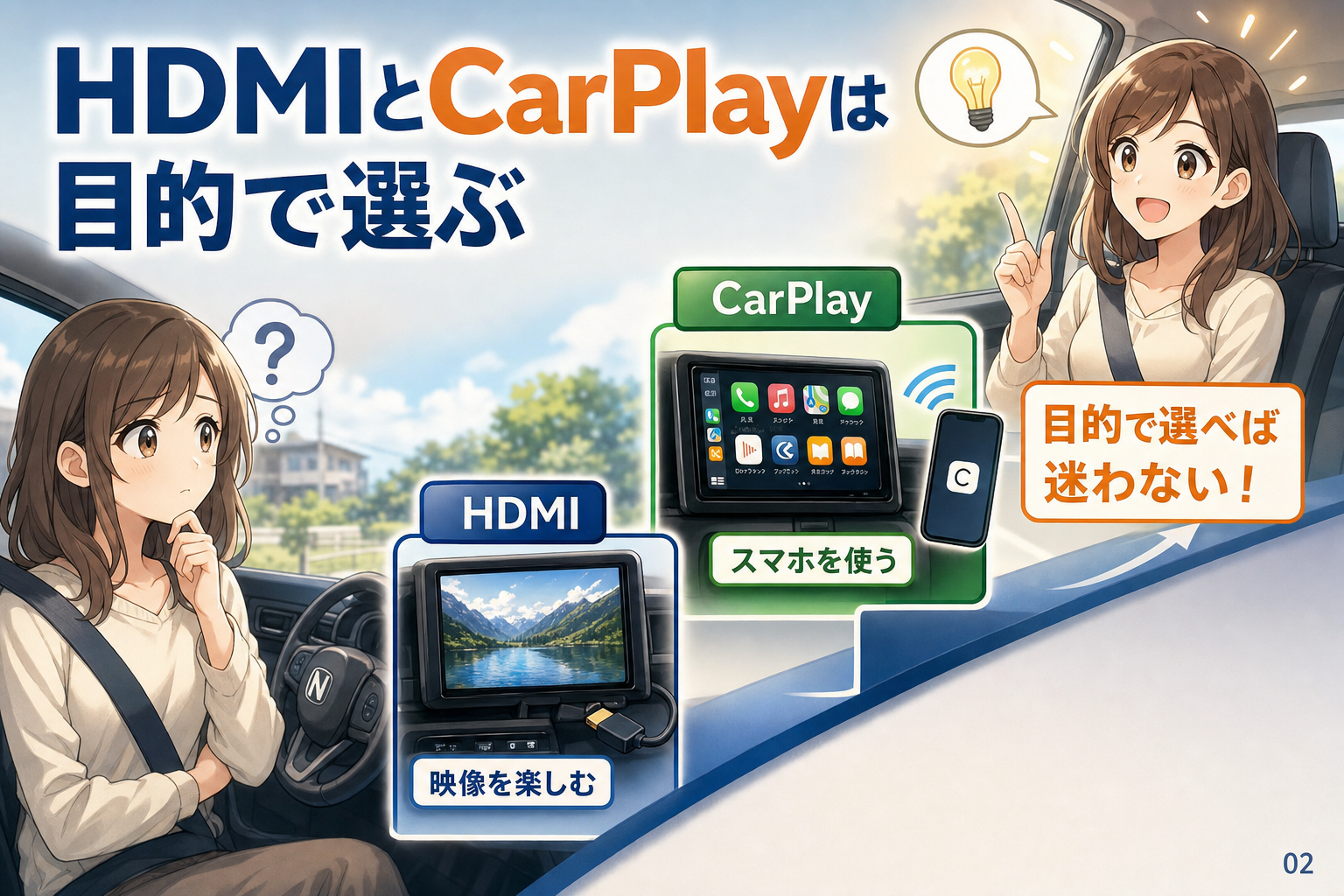

HDMIとCarPlayは目的で選ぶ
スマホ画面そのものをナビへ表示したいならHDMIを検討します。地図、音楽、通話を使いたいだけなら、Apple CarPlay、Android Auto、USB接続、Bluetoothで目的を満たせることがあります。
スマホ画面の表示が目的ならHDMI
HDMIは、スマホや対応機器から出力した映像をナビの外部入力へ送る方法です。対応条件を満たせば、スマホ画面に近い内容を表示できる可能性があります。
ただし、ミラーリングの可否はナビの入力仕様、変換アダプター、スマホの映像出力、アプリの仕様に左右されます。動画を映したいという目的だけで端子を増設する前に、使いたいアプリまで含めて確認しましょう。
地図・音楽・通話ならスマホ連携も候補
CarPlayやAndroid Autoは、対応ナビでスマホの地図、音楽、通話などを車載画面向けに利用する仕組みです。スマホの画面をそのまま複製する用途とは異なりますが、運転中に必要な機能が中心なら、HDMIより扱いやすいケースがあります。
「何を映したいか」を決めると、HDMI後付けが必要かどうかを判断できます。家族が停車中に動画を楽しみたいのか、運転者が地図と音楽を使いたいのかで、選ぶ接続方式は変わります。
施工依頼で伝える情報と相談先
ナビ背面への接続や端子の引き出しを伴うHDMI後付けは、現車確認を前提に施工内容を決めます。相談先へ情報をそろえて伝えると、適合外の部品購入や見積もりのやり直しを減らせます。
DIYと専門施工の境界を決める
見えているHDMI端子へ手持ちの機器をつなぐだけなら、説明書を確認しながら対応できる場合があります。一方、ナビを外す、内装内部へ配線する、電源やアースへ接続する作業は、施工品質と安全性を考えて専門店へ任せる範囲です。
純正アクセサリーや保証条件の確認は販売店、部品の比較はカー用品店、社外ナビや複雑な配線施工は電装専門店が相談先になります。保証対象や故障時の責任分担は施工内容・契約条件で異なるため、作業前に確認してください。
店舗へそのまま伝えられる確認文
相談時は、次のように伝えると話が早く進みます。
「N-BOXの型式は○○で、ナビ品番は○○です。スマホの映像を停車中にナビへ入力したいので、HDMI入力の有無、必要部品、端子を出せる位置、施工後の保証条件を確認したいです。」
ナビ品番、車両の年式・型式、現状の端子写真、使用するスマホ機種、実現したいことを準備しましょう。
ナビ交換やHDMI端子の後付けまで含めて相談したい人は、車種適合、施工内容、純正機能との兼ね合いを確認できるナビ男くんを選択肢の一つとして検討できます。ナビ本体の入力仕様が不明なまま部品を買うより、現車情報をもとに施工可否を確認したい場合に向いています。
ナビ男くんとは車内エンタメのアップグレードを得意とする専門店です。
N-BOXにHDMIを後付けするといくらか
HDMI入力のないナビに、端子や延長コードだけを追加しても入力機能は増えません。対応ナビへコードを追加する場合の部品代と、取付・配線・復元の工賃を分けて見積もります。次はHonda公式車種別資料の掲載例です（2026年10月13日確認）。
| 掲載例 | 価格・扱い | 確認する条件 |
|---|---|---|
| 純正HDMI接続コード 08A40-PL0-900A | 6,600円（税込、工賃別） | 掲載取付位置はセンターロアーボックス内。自車とナビ品番への適合を確認。 |
| 取付工賃 | Honda販売店へ確認 | 標準取付時間0.7H、ギャザズナビまたはディスプレイオーディオと同時装着の場合0.4H。時間を金額と混同しない。 |
| 接続機器と別売品 | 必要な構成で見積もり | HDMIケーブル、映像出力アダプター、指定電源など。後席表示は別に適合確認。 |
テレビキャンセラーはHDMI入力を追加する部品ではありません。また、入力端子が使えても、スマホ・アプリ・映像形式・給電の条件が合わなければ再生できません。部品名だけで購入せず、必要部品と工賃を含む総額を確認してください。
よくある質問
Q. 純正ナビと社外ナビでHDMI端子の場所は違いますか？
A. 違う場合があります。純正ナビでは専用接続コードを使う構成、社外ナビでは背面のHDMI入力を使う構成などがあるため、車種名ではなくナビ品番の取扱説明書と端子図を確認してください。
Q. AVIC-RZ812-Dなど社外ナビのHDMI入力はどこを確認すればよいですか？
A. PioneerのAVIC-RZ812-D等の取付説明書では、本体側にHDMI入力Type DとHDMI出力Type Dが別々に示されています。差し間違えず、対応するケーブルと現車の既設接続を施工店へ確認してください。同機種の公式ガイドにはHDMI入力設定の手順もあります。別機種へこの端子仕様を流用せず、品番ごとに確認します。
Q. HDMIで映像を映しても走行中に見られますか？
A. 走行中の映像表示や操作制限はナビ仕様で異なりますが、運転者の画像注視は禁止されています。接続・設定・映像確認は安全な場所に停車して行い、機器やケーブルが安全運転を妨げないようにしてください。
Q. ディーラー、カー用品店、電装専門店のどこへ相談すればよいですか？
A. 純正オプションと保証を確認したいなら販売店、用品選びも相談したいならカー用品店、社外ナビや配線加工を含む施工なら電装専門店も候補です。どの相談先でも、最終判断はナビ品番と現車確認を前提にします。
まとめ
N-BOXのHDMI端子は、すべての車両で同じ場所に付く装備ではありません。探す順番は、車両の年式・型式を把握し、ナビ品番を確認し、取扱説明書と適合情報を見る流れが基本です。
端子の場所は、車内に見える入力端子、接続コードで引き出された端子、ナビ背面の入力端子に分けて考えます。HDMIが見つからなくても、ナビ側に入力があるなら後付けできる可能性があります。一方で入力自体がなければ、端子追加だけでは解決しません。
まずはナビ品番とスマホ機種をメモし、ナビのHDMI入力対応を確認してください。そのうえで、HDMIが必要な目的なのか、CarPlayやAndroid Autoで足りるのかを決めると、部品選びと施工依頼の迷いを減らせます。
